¶ Управляющие силы и стаи (Steering + Boids)
¶ Проблема: робот, а не враг
В разделе про ИИ врагов мы научили врага бегать к игроку. Преследование выглядело так:
direction = normalize(player.pos - enemy.pos)
enemy.pos += direction * speed * delta_time
Работает? Да. Выглядит? Ужасно. Враг мгновенно разворачивается на 180°, двигается строго по прямой, не имеет инерции. Если цель сместилась на пиксель - он дёргается. Если достиг точки - мгновенно останавливается. Робот, а не живое существо.
update():
direction = normalize(target - position)
position += direction * speed * dt
Проблема в том, что мы напрямую задаём позицию. Нет скорости как отдельной величины, нет ускорения, нет плавности. Как это исправить?
¶ Идея: управляющие силы
В 1999 году Крейг Рейнольдс (Craig Reynolds) предложил модель управляющих сил (steering behaviors). Идея простая:
- У агента есть позиция и скорость (вектор, не скаляр).
- Каждое поведение вычисляет желаемую скорость - куда агент хочет двигаться.
- Управляющая сила =
desired_velocity - current_velocity. Это разница между "хочу" и "могу". - Сила ограничена
max_force- агент не может мгновенно развернуться.
Т.е. вместо "телепортации к цели" мы получаем плавное накопление сил. Агент с инерцией: он разгоняется, тормозит, закладывает дугу при повороте. Ровно как настоящий объект с массой.
Каждое поведение - это одна функция, которая возвращает вектор силы. Мы складываем эти векторы и применяем к скорости. Разные комбинации дают совершенно разное поведение.
¶ Seek и Flee
Простейшая пара. Seek - стремиться к цели. Flee - бежать от неё.
Seek: вычисляем вектор от агента к цели, нормализуем, умножаем на max_speed - получаем желаемую скорость. Управляющая сила = desired - velocity.
Flee: то же самое, но вектор направлен от цели.
У агента четыре параметра: pos, vel (векторы), max_speed, max_force (скаляры). Seek и Flee отличаются только направлением:
seek(target):
desired = normalize(target - pos) * max_speed
steer = desired - vel // <-- the key line
return clamp_magnitude(steer, max_force)
flee(threat):
desired = normalize(pos - threat) * max_speed // direction away from threat
steer = desired - vel
return clamp_magnitude(steer, max_force)
update(steering, dt):
vel += steering * dt
vel = clamp_magnitude(vel, max_speed)
pos += vel * dt
steer = desired - vel - вот и вся суть steering behaviors в одной строке. Не "куда идти", а "как изменить текущее движение, чтобы приблизиться к желаемому".
clamp_magnitude ограничивает длину вектора, не обнуляя его - это принципиально. Без ограничения max_force агент мог бы мгновенно развернуться, а без ограничения max_speed - разгоняться бесконечно. В C# удобно использовать Vector2 из MonoGame (Vector2.Normalize, Length()), в Python - math.hypot и ручная арифметика с кортежами/списками.
¶ Arrive
Seek работает, но у него есть проблема: агент на полной скорости влетает в цель, проскакивает, разворачивается, проскакивает обратно - бесконечные колебания. Он никогда не "остановится", потому что desired всегда направлено к цели с полной скоростью.
Arrive решает это: когда агент входит в радиус замедления (slow_radius), скорость пропорционально уменьшается. Чем ближе к цели - тем медленнее.
arrive(target, slow_radius=100):
dist = distance(pos, target)
if dist < slow_radius:
speed = max_speed * (dist / slow_radius) // linear deceleration
else:
speed = max_speed
desired = normalize(target - pos) * speed
steer = desired - vel
return clamp_magnitude(steer, max_force)
Грубо говоря, Arrive = Seek, но с max_speed, масштабированным по расстоянию до цели. Вне slow_radius - полная скорость. Внутри - скорость пропорциональна оставшемуся расстоянию. На расстоянии 10 при slow_radius=100 скорость = 10% от максимальной. Результат: агент плавно подходит и останавливается, вместо того чтобы пролетать мимо и метаться.
¶ Wander
Seek и Flee целенаправленны - агент знает, куда идти. А что, если ему нечем заняться? Нужно бесцельное блуждание, но не случайные дёрганья.
Идея Рейнольдса: проецируем окружность перед агентом (на расстоянии wander_distance). На этой окружности выбираем точку с углом wander_angle, который каждый кадр немного смещается на случайную величину. Затем - обычный Seek к этой точке:
wander():
circle_center = pos + normalize(vel) * wander_distance
wander_angle += random(-0.3, 0.3) // small random nudge each frame
target = circle_center + (cos(wander_angle), sin(wander_angle)) * wander_radius
return seek(target)
Поскольку угол меняется плавно (±0.3 радиан за кадр), цель на окружности сдвигается понемногу - и агент плавно поворачивает, как муха.
¶ Pursuit и Evade
Seek нацеливается на текущую позицию цели. Но если цель движется, агент вечно "опаздывает" - бежит туда, где цель была, а не туда, где она будет.
Pursuit предсказывает будущую позицию цели: future = target.pos + target.vel × T, где T - время "упреждения". Чем дальше цель, тем больше T. Затем - обычный Seek к предсказанной точке.
Evade - то же, но с Flee от предсказанной позиции.
pursuit(target_agent):
dist = distance(pos, target_agent.pos)
T = min(dist / max_speed, max_prediction) // farther target = longer prediction
future = target_agent.pos + target_agent.vel * T
return seek(future)
evade(threat_agent):
// same thing, but flee instead of seek
return flee(future)
Pursuit заметно умнее Seek: если цель бежит вправо, агент срежет угол, а не побежит точно по следу. Для вражеских ракет, преследующих хищников, перехватчиков - Pursuit обязателен.
¶ Комбинирование сил
Каждое поведение возвращает вектор. Но как их смешать? Допустим, враг должен одновременно стремиться к игроку (Seek) и избегать стен (Flee от ближайшей стены). Два вектора - как их сложить?
Взвешенная сумма - самый простой способ:
total = seek_force * w_seek + flee_force * w_flee + wander_force * w_wander
total = clamp(total, max_force)
Веса определяют приоритет. Конкретный пример: враг бежит к игроку и избегает стен. Для каждой стены в радиусе 80 считаем flee, взвешиваем обратно пропорционально расстоянию (ближе = сильнее), и суммируем с seek:
seek_f = seek(target) * 1.0
avoid_f = sum(flee(wall) * (1 - dist/80) for wall in nearby_walls) * 2.0
total = clamp_magnitude(seek_f + avoid_f, max_force)
Вес 2.0 у избегания означает: "стены важнее цели". Хотите более агрессивного врага, который рискует? Снизьте вес avoid.
Есть и другие стратегии: приоритетное отсечение (priority truncation - применяем силы по приоритету, пока не исчерпаем max_force) и взвешенная сумма с нормализацией. Для студенческого проекта простая взвешенная сумма работает отлично.
В разделе про порядок обновления мы обсуждали, что важно применять силы с учётом
deltaTime. Управляющие силы - не исключение:vel += force * dt,pos += vel * dt.

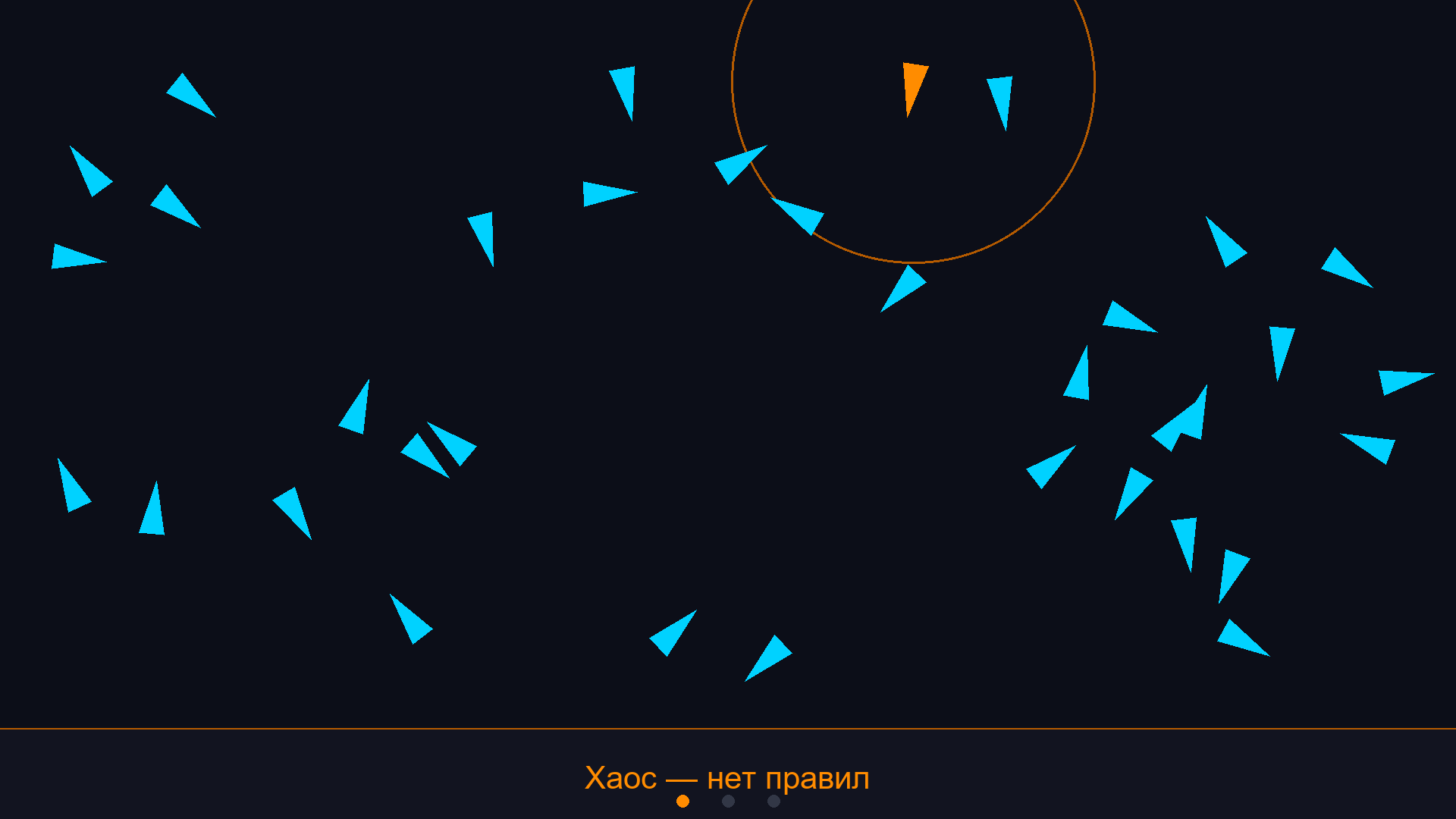

¶ Стая: Boids
Ок, одиночный агент двигается плавно. А что, если их 30? 100? Как сделать стаю летучих мышей, косяк рыб, толпу зомби?
В 1987 году тот же Рейнольдс показал, что сложное стайное поведение возникает из трёх простых правил. Каждый агент (boid) смотрит на соседей в определённом радиусе и вычисляет три силы:
-
Separation (разделение) - держать дистанцию. Стремиться прочь от слишком близких соседей. Вес обратно пропорционален расстоянию: чем ближе сосед, тем сильнее отталкивание.
-
Alignment (выравнивание) - двигаться как соседи. Стремиться к средней скорости соседей. Это создаёт согласованное направление стаи.
-
Cohesion (сплочённость) - держаться вместе. Стремиться к центру масс соседей. Это не даёт стае "рассыпаться".
Каждая функция принимает список соседей в радиусе и возвращает вектор силы. Паттерн одинаковый: пройтись по соседям, агрегировать что-то, превратить результат в steering force (desired - vel):
separation(neighbors, radius=40):
// for each neighbor: vector "from it to us", weighted by 1/dist
// average, normalize * max_speed, subtract vel
// closer neighbor = stronger repulsion
alignment(neighbors, radius=80):
// average velocity of neighbors
// normalize * max_speed, subtract vel
// "move like everyone around me"
cohesion(neighbors, radius=80):
// center of mass of neighbors
// call seek(centroid) - yes, just reuse seek!
// "stay close to the group"
flock(neighbors):
sep = separation(neighbors) * 1.5 // priority: don't step on each other
ali = alignment(neighbors) * 1.0
coh = cohesion(neighbors) * 1.0
return clamp_magnitude(sep + ali + coh, max_force)
Три функции, каждая возвращает вектор. flock складывает их с весами и ограничивает. Вот и вся "стая".
¶ Одни параметры - разные стаи
Те же три правила, разные веса и радиусы - совершенно разное поведение. Тот же код, другие числа:
| Параметр | Косяк рыб | Стая птиц | Толпа зомби |
|---|---|---|---|
| Separation вес | 1.0 | 1.2 | 2.0 |
| Separation радиус | 25 | 40 | 50 |
| Alignment вес | 1.5 | 1.0 | 0.3 |
| Alignment радиус | 60 | 100 | 30 |
| Cohesion вес | 2.0 | 0.8 | 0.5 |
| Cohesion радиус | 80 | 120 | 60 |
| Max speed | 100 | 200 | 60 |
Рыбы: сильная сплочённость, плотный косяк, согласованные повороты. Птицы: широкое выравнивание, рыхлая стая, высокая скорость. Зомби: сильное разделение (не наступают друг на друга), слабая координация, медленные.
Это та же идея, что и в разделе про ИИ врагов: одна модель, разные параметры - разные "личности". Steering behaviors доводят этот принцип до максимума.
¶ Оптимизация: O(n²) -> пространственные структуры
Каждый boid проверяет каждого другого boid - это O(n²). Для 40 агентов: 40 × 39 = 1560 проверок каждый кадр. Терпимо. Для 400: 400 × 399 = 159 600. Для 1000: почти миллион. На каждый кадр. Нетерпимо.
Но нам ведь не нужны все соседи - только те, кто в пределах радиуса (40-80 пикселей). А это классическая задача пространственного поиска.
# naive: O(n^2)
for boid in boids:
neighbors = [b for b in boids if b is not boid
and distance(boid, b) < radius]
steering = boid.flock(neighbors)
# with uniform grid: O(n * k), where k = neighbors per cell
from spatial_grid import UniformGrid
grid = UniformGrid(cell_size=100, width=800, height=600)
for boid in boids:
grid.insert(boid, boid.pos[0], boid.pos[1])
for boid in boids:
nearby = grid.query(boid.pos[0], boid.pos[1], radius=80)
neighbors = [b for b in nearby if b is not boid]
steering = boid.flock(neighbors)
// naive: O(n^2)
foreach (var boid in boids)
{
var neighbors = boids.Where(b => b != boid
&& (b.Pos - boid.Pos).Length() < radius).ToList();
var steering = boid.Flock(neighbors);
}
// with uniform grid: O(n * k)
var grid = new UniformGrid(cellSize: 100, width: 800, height: 600);
foreach (var boid in boids)
grid.Insert(boid, boid.Pos);
foreach (var boid in boids)
{
var nearby = grid.Query(boid.Pos, radius: 80f);
var neighbors = nearby.Where(b => b != boid).ToList();
var steering = boid.Flock(neighbors);
}
Подробнее про Uniform Grid, QuadTree и пространственный хеш: Пространственные структуры данных. Для Boids обычно хватает простой сетки - агенты распределены относительно равномерно.
¶ Ограничения
Steering behaviors - не серебряная пуля. Чисто реактивные силы не умеют планировать: агент с Seek упрётся в U-образную стену и застрянет, потому что силы отталкивания уравновесятся. Для навигации в сложном окружении нужен A*, а steering отвечает за как двигаться к очередной точке маршрута.
Ещё один подвох - подбор весов и радиусов. Таблица выше выглядит аккуратно, но на практике хорошие значения ищутся перебором: чуть перекрутил separation - стая разлетается, занизил cohesion - рассыпается. Грубо говоря, steering даёт красивую модель, но её настройка - ручная работа.
¶ Больше, чем игровой трюк
Управляющие силы - это больше, чем игровой трюк. За ними стоят серьёзные концепции:
-
Реактивные агенты. Каждый boid реагирует только на локальное окружение, не имея глобального плана. Это идея подчинённой архитектуры (subsumption architecture) Родни Брукса - интеллект как набор простых слоёв, реагирующих на среду.
-
Потенциальные поля. Seek/Flee - это, по сути, градиентный спуск по полю притяжения/отталкивания. Та же математика используется в робототехнике для планирования движения.
-
Роевой интеллект. Boids - частный случай swarm intelligence. Из простых локальных правил возникает сложное глобальное поведение. Тот же принцип лежит в основе муравьиных алгоритмов (ACO) и роя частиц (PSO) - методов оптимизации, которые вы встретите в курсе ML.
-
Статья Рейнольдса (1987). "Flocks, Herds, and Schools: A Distributed Behavioral Model" - одна из самых цитируемых работ в Computer Graphics. Стоит прочитать оригинал.
Steering behaviors - мост между конечными автоматами (дискретные состояния) и непрерывным управлением. Автомат решает что делать (патрулировать, преследовать), а steering - как двигаться (плавно, с инерцией, с уклонением).
¶ Итого
| Что | Где подробнее |
|---|---|
| FSM врага (Patrol -> Chase -> Attack) | Простой ИИ врагов |
| Конечные автоматы для выбора поведения | Конечные автоматы |
| A* для навигации между steering-целями | Поиск путей |
| Grid / QuadTree для O(n) neighbor query | Пространственные структуры |
| Деревья поведений для сложного ИИ поверх steering | Деревья поведений |
| Проверка столкновений с окружением | Коллизии |
| deltaTime и порядок обновления сил | Порядок обновления |
| Частицы - похожая архитектура (много объектов, простые правила) | Системы частиц |
| Сложность алгоритмов и обзор | Алгоритмы |
