¶ Деревья поведений (Behavior Trees)
Конечные автоматы отлично работают для простых врагов: патруль -> погоня -> атака. Три состояния, пара переходов - всё ясно. Но что происходит, когда враг усложняется?
¶ Проблема: FSM разрастается
Допустим, наш охранник должен уметь:
- Патрулировать маршрут
- Замечать игрока
- Преследовать его
- Атаковать
- Слышать шум и идти проверять
- Звать подкрепление, если враг сильный
- Убегать, если здоровья мало
- Возвращаться на маршрут, если опасность миновала
Это 8 состояний. В FSM каждое состояние должно знать, в какие другие оно может перейти. Из Patrol можно перейти в Chase, Investigate, Flee. Из Chase - в Attack, Flee, CallBackup, ReturnToPost. Из Investigate - в Chase, Patrol, Flee...
Получаем паутину переходов. Добавление одного нового состояния требует пересмотра всех существующих - вдруг из какого-то из них тоже нужен переход в новое? Это и есть комбинаторный взрыв переходов (transition explosion).
А что, если вместо графа переходов - дерево приоритетов?
¶ Идея: дерево решений
Behavior Tree (BT) - это дерево, где каждый узел принимает решение или выполняет действие. Каждый кадр мы проходим дерево сверху вниз, и оно определяет, что делать.
Каждый узел возвращает один из трёх статусов:
- Success - выполнено успешно
- Failure - не удалось (условие не выполнено, действие невозможно)
- Running - ещё выполняется (например, враг бежит к цели)
from enum import Enum
class Status(Enum):
SUCCESS = 1
FAILURE = 2
RUNNING = 3
class Node:
def execute(self, entity, world):
raise NotImplementedError
public enum Status { Success, Failure, Running }
public abstract class Node
{
public abstract Status Execute(Entity entity, World world);
}
Ок. Вся логика строится на комбинации узлов. Два главных типа - Sequence и Selector.
¶ Sequence и Selector
Sequence (последовательность) - выполняет детей по порядку. Если кто-то вернул Failure - останавливается. Т.е. это И: "сделай A и B и C".
Selector (выбор) - пробует детей по порядку. Если кто-то вернул Success - останавливается. Т.е. это ИЛИ: "попробуй A, или B, или C".
class Sequence(Node):
def __init__(self, children):
self.children = children
def execute(self, entity, world):
for child in self.children:
result = child.execute(entity, world)
if result != Status.SUCCESS:
return result # Failure or Running - stop
return Status.SUCCESS # all children succeeded
public class Sequence : Node
{
private List<Node> children;
public Sequence(params Node[] children)
{
this.children = new List<Node>(children);
}
public override Status Execute(Entity entity, World world)
{
foreach (var child in children)
{
var result = child.Execute(entity, world);
if (result != Status.Success) return result;
}
return Status.Success;
}
}
Selector - зеркальный: точно такой же цикл по детям, но прерывается на Success вместо Failure. Если никто не успешен - возвращает Failure. Реализуйте по аналогии с Sequence, заменив условие остановки.
Всего два класса, а из них строится любое поведение.
¶ Листья: условия и действия
Ок, внутренние узлы (Sequence, Selector) управляют потоком решений. Листья выполняют реальную работу:
- Condition (условие) - проверяет что-то. Возвращает Success или Failure. Никогда не возвращает статус Running.
- Action (действие) - делает что-то. Может вернуть Running, если действие занимает время.
Примеры ниже предполагают, что у
entityесть атрибутыhp,max_hp,attack_cooldown,damage,waypoints,current_wp- по аналогии с ИИ врагов.
class IsPlayerVisible(Node):
"""Condition: check something, return SUCCESS or FAILURE."""
def execute(self, entity, world):
if can_see(entity, world.player):
return Status.SUCCESS
return Status.FAILURE
class ChasePlayer(Node):
"""Action: do something, may return RUNNING if not done yet."""
def execute(self, entity, world):
move_toward(entity, world.player.position)
if distance(entity, world.player) < ATTACK_RANGE:
return Status.SUCCESS
return Status.RUNNING
public class IsPlayerVisible : Node
{
// Condition: check something, return Success or Failure
public override Status Execute(Entity entity, World world)
{
return CanSee(entity, world.Player) ? Status.Success : Status.Failure;
}
}
public class ChasePlayer : Node
{
// Action: do something, may return Running if not done yet
public override Status Execute(Entity entity, World world)
{
MoveToward(entity, world.Player.Position);
return Distance(entity, world.Player) < AttackRange
? Status.Success : Status.Running;
}
}
Каждый лист - маленький, самодостаточный. Один класс - одна задача. Никакой лист не знает о структуре дерева, в которое он вставлен.
- IsHealthLow - condition:
hp / max_hp < threshold→ Success, иначе Failure. - Attack - action: если кулдаун прошёл - нанести урон, сбросить кулдаун, вернуть Success. Иначе Failure.
- Patrol - action: двигаться к текущей путевой точке, при достижении - следующая. Всегда Running.
- Flee - action: двигаться от игрока. Всегда Running.
¶ Собираем дерево: охранник
Теперь из этих кубиков собираем поведение:

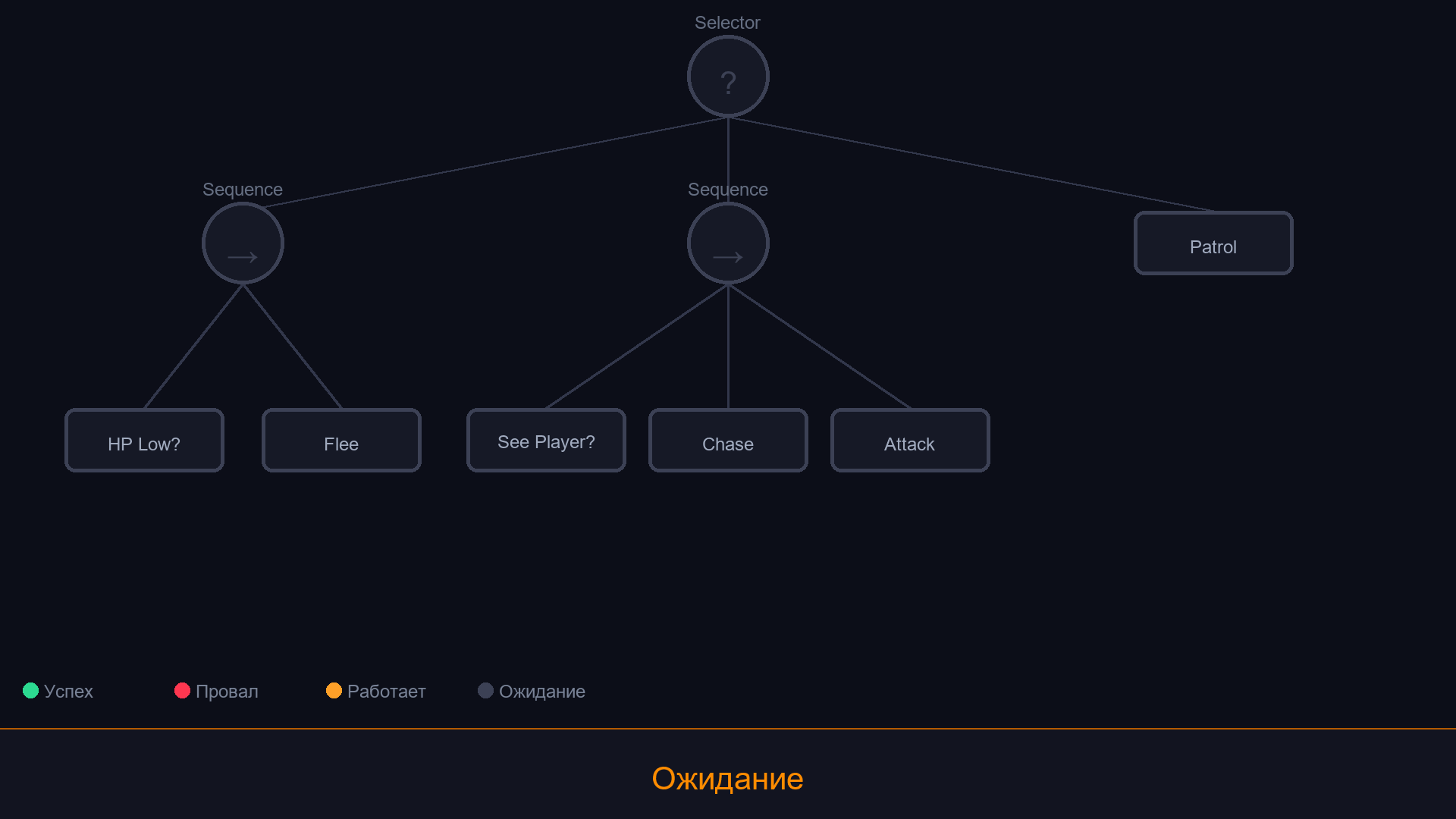

guard_ai = Selector([
Sequence([IsHealthLow(), Flee()]), # priority 1: low hp -> flee
Sequence([IsPlayerVisible(), ChasePlayer(), Attack()]), # priority 2: see -> chase -> attack
Patrol() # priority 3: patrol
])
# game loop
while running:
guard_ai.execute(guard, world) # return value at root is ignored
var guardAi = new Selector(
new Sequence(new IsHealthLow(), new Flee()),
new Sequence(new IsPlayerVisible(), new ChasePlayer(), new Attack()),
new Patrol()
);
// game loop
guardAi.Execute(guard, world); // return value at root is ignored
Читается почти как текст: "Если здоровья мало - убегай. Иначе, если видишь игрока - беги к нему и атакуй. Иначе - патрулируй."
Selector проверяет ветки сверху вниз - это приоритет. Побег важнее атаки, атака важнее патруля. В FSM для этого пришлось бы из каждого состояния добавлять переход "если здоровье < 30% -> Flee".
Дерево проходится с корня каждый кадр - не продолжает с прерванного места. Если охранник преследует (
ChasePlayerвернул Running) и игрок спрятался - на следующем кадреIsPlayerVisibleвернёт Failure, Sequence прервётся. Погоня остановится автоматически.
¶ Расширяем без боли
Хотим добавить реакцию на шум? Добавляем одну ветку:
guard_ai = Selector([
Sequence([IsHealthLow(), Flee()]),
Sequence([IsPlayerVisible(), ChasePlayer(), Attack()]),
Sequence([HeardNoise(), InvestigateNoise()]), # new! HeardNoise: checks entity.heard_noise; InvestigateNoise: moves toward entity.noise_pos
Patrol()
])
var guardAi = new Selector(
new Sequence(new IsHealthLow(), new Flee()),
new Sequence(new IsPlayerVisible(), new ChasePlayer(), new Attack()),
new Sequence(new HeardNoise(), new InvestigateNoise()), // new! similar to IsPlayerVisible / ChasePlayer
new Patrol()
);
Одна строчка. Существующие ветки не изменились. В FSM пришлось бы добавить состояние Investigate и переходы из Patrol, Chase, ReturnToPost в это состояние. Чувствуете разницу?
¶ Декораторы
Кроме Sequence и Selector есть ещё один тип внутренних узлов - декораторы. Грубо говоря, у декоратора один ребёнок, и он модифицирует его результат:
- Inverter - переворачивает: Success -> Failure, Failure -> Success. Т.е. НЕ.
- Repeater - повторяет ребёнка бесконечно (каждый тик вызывает ребёнка и возвращает Running).
- AlwaysSucceed - возвращает Success, даже если ребёнок вернул Failure.
Пример: Inverter(IsPlayerVisible()) - "игрок не виден". Полезно для условий вроде "если безопасно - отдыхай":
Sequence([Inverter(IsPlayerVisible()), Rest()])
new Sequence(new Inverter(new IsPlayerVisible()), new Rest())
Остальные два - по той же схеме, только ещё проще:
- AlwaysSucceed - вызывает ребёнка, игнорирует результат, всегда возвращает Success. Полезно, когда действие может провалиться, но это не должно прервать Sequence.
- Repeater - вызывает ребёнка, всегда возвращает Running. Превращает любое действие в бесконечное.
¶ Одни кубики, разные деревья
Тот же набор листьев - разные деревья - разные характеры. Знакомый паттерн: одинаковый код, разные параметры.
Охранник - осторожный, приоритет на выживание:
Selector:
├─ Sequence: [IsHealthLow -> Flee]
├─ Sequence: [IsPlayerVisible -> Chase -> Attack]
├─ Sequence: [HeardNoise -> Investigate]
└─ Patrol
Берсерк - атакует без оглядки:
Selector:
├─ Sequence: [IsPlayerVisible -> Chase -> Attack]
└─ Patrol
Трус - убегает при виде игрока:
Selector:
├─ Sequence: [IsPlayerVisible -> Flee]
└─ Patrol
Одни и те же IsPlayerVisible, Chase, Attack, Flee, Patrol - три совершенно разных врага. Новый тип врага = новая комбинация узлов, без нового кода.
¶ FSM vs Behavior Tree
| FSM | Behavior Tree | |
|---|---|---|
| Структура | Граф состояний и переходов | Дерево узлов с приоритетами |
| Добавить поведение | Новое состояние + переходы из/во все связанные | Новая ветка, существующие не меняются |
| Приоритеты | Вручную в каждом переходе | Порядок веток в Selector |
| Реактивность | Проверяем переходы из текущего состояния | Каждый кадр проходим дерево с корня |
| Сложность реализации | Проще для 3-5 состояний | Проще для 5+ вариантов поведения |
| Читаемость | Диаграмма состояний | Дерево читается как приоритетный список |
FSM не заменяются BT. Простого врага (3 состояния) проще сделать автоматом. Сложного (7+ вариантов поведения) - деревом. Можно даже комбинировать: отдельные действия внутри BT-листьев реализовать как мини-FSM.
¶ Итого
- Структура BT - это дерево решений. В ML деревья решений (decision trees) строятся автоматически из данных. В играх - проектируются вручную. Но принцип тот же: последовательность условий, которые приводят к действию.
- Sequence = AND, Selector = OR - это булева логика. Дерево поведений - по сути, логическое выражение в виде дерева.
- Деревья поиска: минимакс тоже работает с деревом - деревом возможных ходов. BT - дерево возможных действий. Разные задачи, общая идея: рекурсивный обход дерева для принятия решения.
Behavior tree, спроектированный вручную - это "экспертная система": человек закладывает правила. Следующий шаг - обучение дерева на данных (reinforcement learning, нейросети, MCTS)
