¶ L-системы
¶ Идея: рецепт для роста
Все методы процедурной генерации, которые мы рассматривали до сих пор, работают с сеткой. Случайное блуждание прорезает тоннели, BSP делит пространство на комнаты, клеточные автоматы сглаживают шум. Но как сгенерировать дерево? Куст? Коралл? Молнию? Это не сетка - это ветвящаяся структура.
Ну, можно нарисовать дерево вручную - но... Допустим, нам нужен лес из 50 деревьев на фоне платформера - рисовать каждое руками? Можно рандомить углы и длины веток - но без правил получится каша, а не лес.
А что, если мы опишем форму не как набор тайлов, а как рецепт роста? Начинаем с зерна, применяем правила замены - и на каждом шаге структура становится сложнее. Как настоящее растение: из ростка - ствол, из ствола - ветки, из веток - побеги.
Именно так работают L-системы (Lindenmayer systems) - формальные грамматики, которые описывают рост через итеративную замену символов.
L-системы придумал биолог Аристид Линденмайер в 1968 году для моделирования роста водорослей. Потом оказалось, что тот же подход прекрасно генерирует деревья, кусты, снежинки, города и даже музыку.
¶ Формальная грамматика
Ок. L-система - это, грубо говоря, три вещи:
- Аксиома - начальная строка (зерно). Например:
F - Правила замены - как менять каждый символ на новую строку. Например:
F → F+F-F-F+F - Количество итераций - сколько раз применяем правила.
Каждая итерация проходит по строке и заменяет все символы одновременно (параллельная замена - это ключевое отличие от обычных грамматик Хомского).
Пример - квадратичная кривая Коха (угол поворота 90°):
- Аксиома:
F - Правило:
F → F+F-F-F+F
Раскручиваем:
Итерация 0: F
Итерация 1: F+F-F-F+F
Итерация 2: F+F-F-F+F+F+F-F-F+F-F+F-F-F+F-F+F-F-F+F+F+F-F-F+F
...
Строка растёт экспоненциально. Итерация 6 для этого правила - уже тысячи символов, а итерация 9-10 - миллионы (и ваша программа это почувствует). На практике 4-6 итераций - разумный предел. Но нам и не нужно читать эту строку - нам нужно её нарисовать.
¶ Turtle-графика: строка → рисунок
Каждый символ строки - это команда для "черепашки" (turtle), которая ходит по экрану и рисует линию за собой:
| Символ | Действие |
|---|---|
F |
Шаг вперёд с рисованием линии |
G |
Тоже шаг вперёд с рисованием (альтернативный символ) |
+ |
Поворот влево на угол δ |
- |
Поворот вправо на угол δ |
Зачем два символа для одного действия? Некоторые L-системы (как треугольник Серпинского) используют два рисующих символа с разными правилами замены - F разворачивается по одному правилу, G по другому, но оба рисуют линию.
Угол δ - параметр. Для кривой Коха δ = 90°. Для снежинки Коха δ = 60°. Меняем угол - меняем форму.
Т.е. мы превращаем строку символов в набор команд: "иди, поверни, иди, поверни...". Черепашка рисует - и получается фрактал.
import math
def expand(axiom, rules, iterations):
"""Apply L-system rules to axiom n times."""
s = axiom
for _ in range(iterations):
s = ''.join(rules.get(ch, ch) for ch in s)
return s
def turtle_draw(lstring, angle_deg, step, start_x, start_y):
"""Interpret L-system string as turtle commands. Returns line segments."""
x, y = start_x, start_y
a = -90 # start pointing up
segments = []
for ch in lstring:
if ch in ('F', 'G'): # both symbols draw forward
nx = x + step * math.cos(math.radians(a))
ny = y + step * math.sin(math.radians(a))
segments.append((x, y, nx, ny))
x, y = nx, ny
elif ch == '+':
a -= angle_deg # turn left
elif ch == '-':
a += angle_deg # turn right
return segments
public static string Expand(string axiom, Dictionary<char, string> rules, int iterations)
{
var current = axiom;
for (int i = 0; i < iterations; i++)
{
var sb = new StringBuilder();
foreach (char ch in current)
sb.Append(rules.ContainsKey(ch) ? rules[ch] : ch.ToString());
current = sb.ToString();
}
return current;
}
public static List<(float x1, float y1, float x2, float y2)> TurtleDraw(
string lstring, float angleDeg, float step, float startX, float startY)
{
float x = startX, y = startY;
float a = -90f; // start pointing up
var segments = new List<(float, float, float, float)>();
foreach (char ch in lstring)
{
if (ch == 'F' || ch == 'G') // both symbols draw forward
{
float rad = a * MathF.PI / 180f;
float nx = x + step * MathF.Cos(rad);
float ny = y + step * MathF.Sin(rad);
segments.Add((x, y, nx, ny));
x = nx; y = ny;
}
else if (ch == '+') a -= angleDeg;
else if (ch == '-') a += angleDeg;
}
return segments;
}
¶ Ветвление: деревья и кусты
Кривая Коха красивая, но это линия - без ветвлений. Настоящие растения ветвятся. Для этого добавляем два символа:
| Символ | Действие |
|---|---|
[ |
Сохранить текущую позицию и угол (push в стек) |
] |
Вернуться к сохранённой позиции (pop из стека) |
Это превращает черепашку в "исследователя": она идёт вперёд, на развилке запоминает, где стоит ([), рисует ветку, возвращается обратно (]), и идёт рисовать следующую ветку.
Классическое правило для растения:
- Аксиома:
X - Правила:
X → F+[[X]-X]-F[-FX]+X,F → FF - Угол: 25°
X - ростовой символ. Он не рисует линию, а только размножается. F - рисующий символ, который тоже удваивается с каждой итерацией (ствол становится длиннее).
Модификация turtle_draw: добавьте стек. При встрече [ - сохраняете текущие (x, y, angle) через push. При ] - восстанавливаете через pop. Символ X - ростовой, не рисует линию, просто пропускается. Всё остальное (F, G, +, -) работает как раньше.

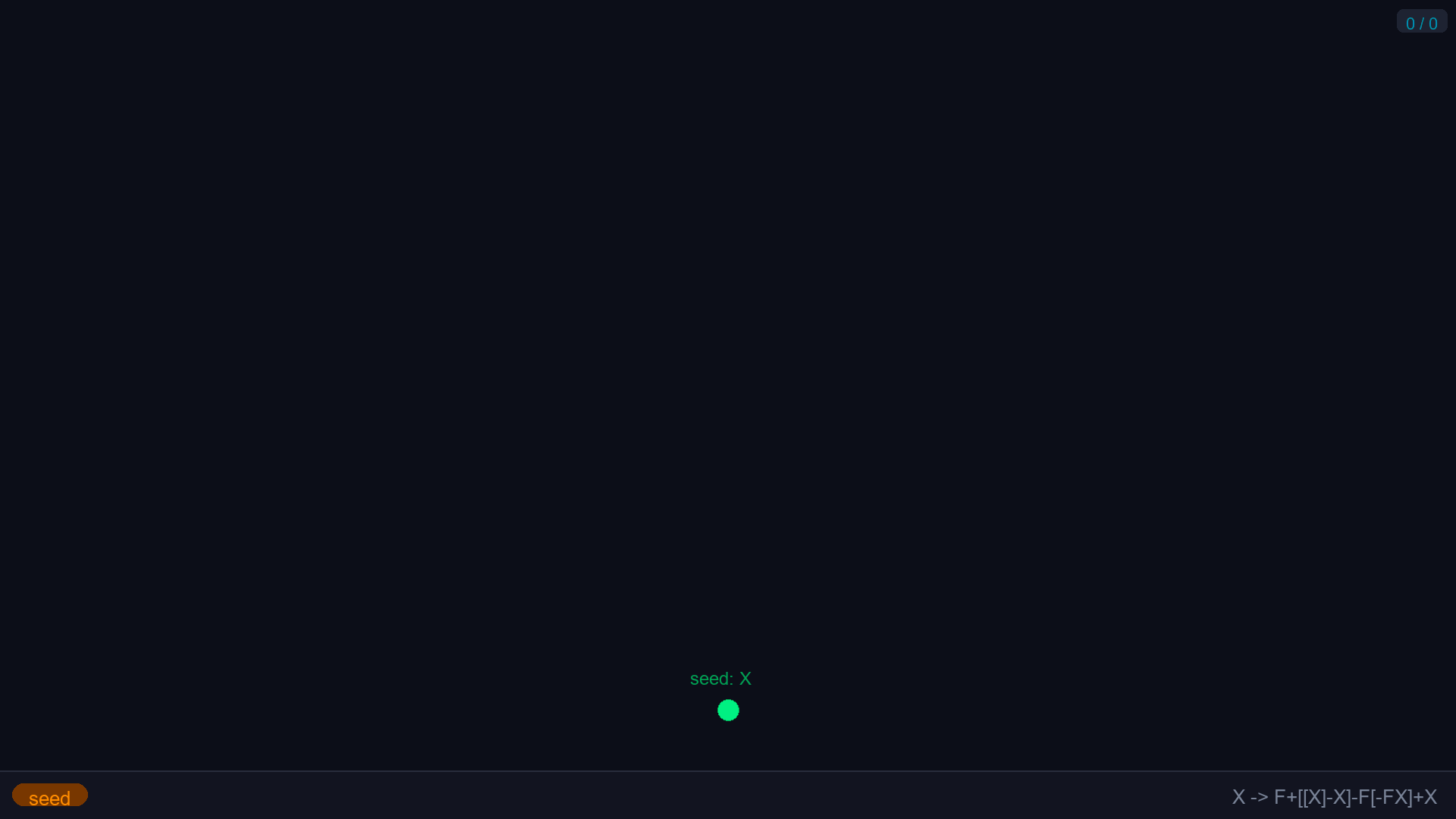

5 итераций - и из одного символа X вырастает полноценное дерево. Стек - ключевая структура данных: без него ветвление невозможно.
¶ Один код - разные правила
Вот где L-системы показывают свою мощь. Тот же самый код (expand + turtle) с разными правилами и углом генерирует совершенно разные формы:
| Название | Аксиома | Правила | Угол | Результат |
|---|---|---|---|---|
| Кривая Коха | F |
F → F+F-F-F+F |
90° | Зубчатая линия |
| Треугольник Серпинского | F-G-G |
F → F-G+F+G-F, G → GG |
120° | Фрактальный треугольник |
| Куст | X |
X → F-[[X]+X]+F[+FX]-X |
22.5° | Раскидистый куст |
| Сорняк | X |
X → F[+X]F[-X]+X |
20° | Тонкий сорняк |
Это ключевой паттерн: один алгоритм, разные параметры → разные результаты. Тот же подход работает в процедурной генерации (разные seed'ы), в ИИ врагов (разные параметры FSM), в частицах (разные настройки эмиттера).
¶ Стохастические L-системы
Хм, все примеры выше - детерминированные: одни и те же правила всегда дают одну и ту же форму. Но в природе два дерева одного вида выглядят похоже, но не одинаково.
Решение: стохастические правила. Вместо одного правила для символа - несколько вариантов с вероятностями:
X → F+[[X]-X]-F[-FX]+X (60%)
X → F-[[X]+X]+F[+FX]-X (40%)
Каждый раз, когда мы заменяем X, бросаем кость и выбираем правило. Результат: каждый запуск даёт немного другое дерево, но в рамках одного "вида".
Модификация expand: вместо одного правила для символа - список пар (вероятность, замена). При замене символа бросайте случайное число от 0 до 1, накапливайте вероятности и выбирайте первый вариант, где кумулятивная сумма превысила число. Формат правил: 'X': [(0.6, 'F+[[X]-X]-F[-FX]+X'), (0.4, 'F-[[X]+X]+F[+FX]-X')].
Не забудьте про случайности: seed фиксирует конкретное дерево, а стохастические правила - это по сути взвешенный выбор из вариантов.
Стохастические L-системы удобны для генерации "леса": один набор правил, разные seed'ы - и каждое дерево уникально, но все они одного "вида".
¶ Плюсы и минусы
Плюсы:
- Компактность. Несколько строк правил описывают структуру из тысяч сегментов. Одна L-система = целый лес.
- Бесконечная детализация. Хочешь больше деталей - добавь итерацию. Масштабируется без дополнительного дизайна.
- Вариативность. Стохастические правила + разные seed'ы = бесконечное разнообразие.
- Простота кода. Expand + turtle - 30-40 строк на любом языке.
Минусы:
- Нет контроля формы. Нельзя сказать "дерево высотой 200 пикселей с 5 ветками". Результат определяется правилами косвенно.
- Чисто визуальная генерация. L-система не знает о коллизиях, не учитывает окружение. Дерево может вырасти сквозь стену.
- Не для уровней. В теории, можно. Но есть альтернативы получше - BSP, WFC, клеточные автоматы и т.д.
¶ Формальные грамматики и фракталы
L-системы - это формальные грамматики. Немного об их связи с теорией формальных языков или компиляторов:
- Параллельная подстановка - ключевое отличие от грамматик Хомского (где заменяется один символ за шаг). L-системы заменяют все символы одновременно - как клетки, делящиеся в организме.
- Контекстно-свободные - базовые L-системы: правило для
Fне зависит от соседних символов. Но существуют контекстно-зависимые варианты (1L-, 2L-системы), где правило дляFзависит от того, что стоит слева и справа. - Черепашья интерпретация - по сути, это маленький интерпретатор. Строка = программа, символы = инструкции, стек = вызовы функций. Тот же принцип, что и в языках со стековой ВМ.
- Фракталы - многие L-системы порождают самоподобные структуры. Кривая Коха, треугольник Серпинского, кривая дракона - всё это L-системы.
SpeedTree - middleware для генерации деревьев в AAA-играх - использует идеи L-систем внутри. The Witcher 3, Skyrim, Far Cry - все используют подобные алгоритмы для процедурной растительности.
¶ Что дальше?
| Что | Где подробнее |
|---|---|
| Другие методы генерации уровней | Процедурная генерация |
| Тайлы с правилами соседства | Wave Function Collapse |
| Seed и стохастика | Случайность и вероятность |
| Переходы с вероятностями вместо правил | Цепи Маркова |
| Эволюция параметров L-системы | Генетические алгоритмы |
| Рисование сегментов на экране | Камера и отсечение |
