¶ BSP-генерация (Binary Space Partitioning)
¶ Идея
Случайное блуждание и клеточные автоматы создают пещеры. Естественные, органические, но пещеры. А что, если нам нужно подземелье? С комнатами, коридорами, дверьми? Как в классике - Binding of Isaac, Enter the Gungeon, Hades.
Для этого нужен другой подход. Нам нужно как-то разбить пространство на области, затем в каждой разместить комнату и соединить их коридорами. И желательно, чтобы комнаты не накладывались друг на друга и были распределены более-менее равномерно.
BSP (Binary Space Partitioning) - двоичное разбиение пространства - решает именно эту задачу. Кстати, BSP уже упоминался в контексте коллизий и разбиения пространства, где он помогал с отсечением невидимой геометрии и ускорением коллизий. Здесь же мы применим ту же идею для генерации уровней.
¶ Принцип работы
Алгоритм состоит из трёх этапов: разбиение, размещение комнат, прокладка коридоров.
¶ Этап 1: Разбиение пространства

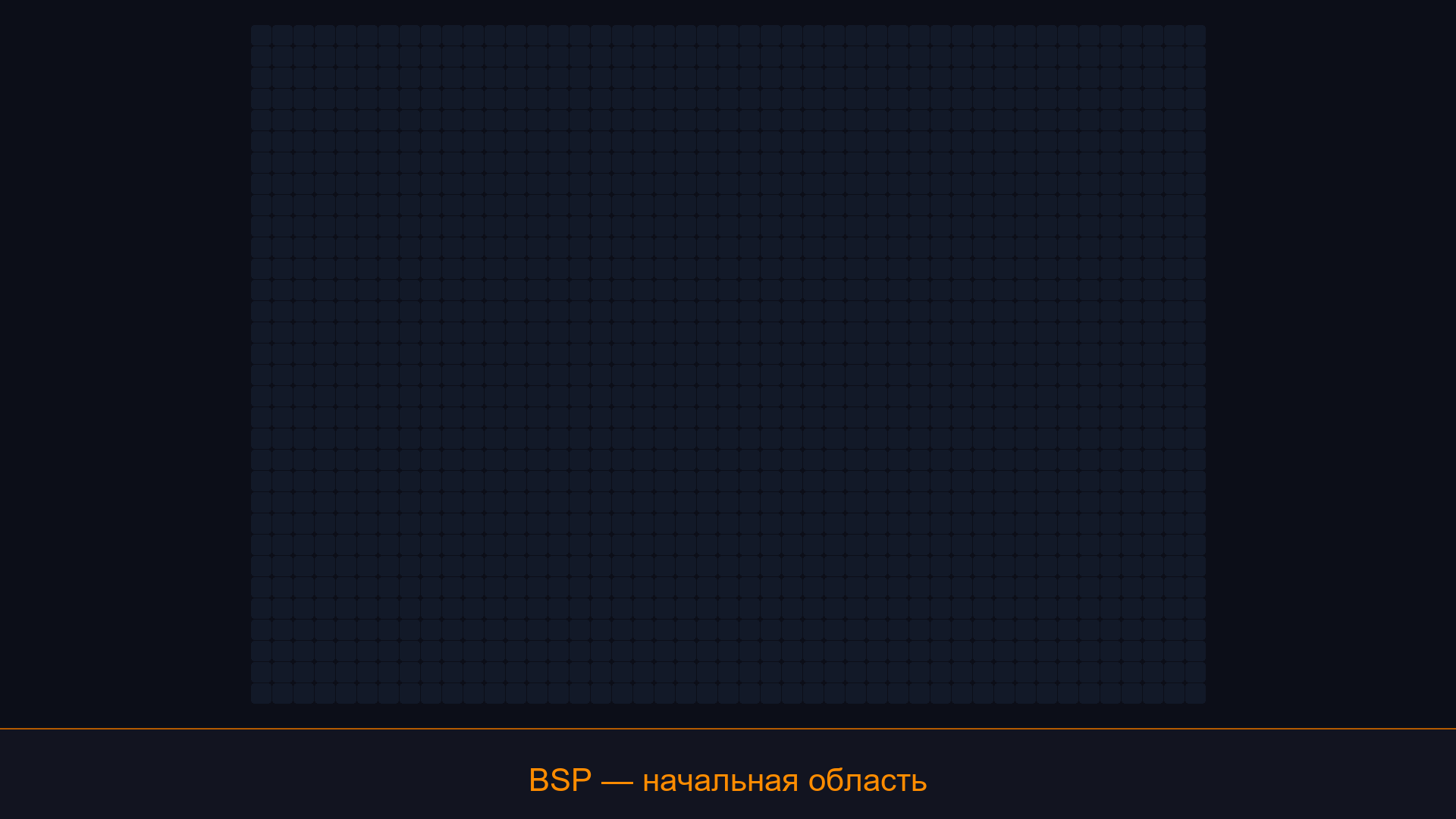

Берём всю область уровня - один большой прямоугольник. Делим его пополам. Линия разреза может быть вертикальной или горизонтальной - выбираем случайно. Или, чтобы избежать слишком длинных и узких частей, разрезаем по длинной стороне - эту идею можно использовать для тонкой настройки генерации.
Получили два прямоугольника. Каждый из них делим снова. И так далее, пока части не станут достаточно маленькими - скажем, не меньше 7x7 тайлов.
Что у нас получается? Дерево. Корень - это вся область. У каждого узла - два потомка, левый и правый (или верхний и нижний). Листья дерева - это финальные области, в которых будут комнаты.
Почему именно двоичное? Потому что на каждом шаге мы делим область на две части. Отсюда и "Binary" в названии.
¶ Этап 2: Размещение комнат
Теперь проходим по листьям дерева. В каждом листе создаём комнату - прямоугольник, который меньше области листа. Зачем меньше? Чтобы между комнатами оставалось пространство для стен и коридоров. Комната же не должна занимать всю область. А то мы так получим один большой зал.
Размер и положение комнаты внутри области выбираем случайно, но с ограничениями: минимальный размер комнаты (скажем, 3x3) и отступ от краёв области (хотя бы 1 тайл).
¶ Этап 3: Прокладка коридоров
Осталось соединить комнаты. И тут дерево нам очень помогает. Мы не соединяем все комнаты со всеми - мы идём по дереву снизу вверх и соединяем соседние узлы.
Для каждого узла, у которого есть два потомка, мы берём по одной комнате из левого и правого поддерева и прокладываем между их центрами коридор. Самый простой коридор - L-образный: сначала горизонтальный отрезок, потом вертикальный (или наоборот).
Поскольку мы делаем это для каждого узла дерева, все комнаты в итоге оказываются связаны. Это следствие структуры дерева - если соединить потомков каждого узла, то всё дерево связано.
¶ Реализация
Ок, алгоритм сложнее предыдущих - но каждая часть по отдельности простая. Разберём их по очереди. Часть покажем кодом, часть опишем словами - собирать всё в работающий генератор вы будете сами.
¶ BSPNode - структура узла
Каждый узел хранит свою область (x, y, width, height), ссылки на потомков (left, right) и, если это лист, - комнату (room).
import random
class BSPNode:
def __init__(self, x, y, width, height):
self.x = x
self.y = y
self.width = width
self.height = height
self.left = None
self.right = None
self.room = None # (rx, ry, rw, rh)
public class BSPNode
{
public int X, Y, Width, Height;
public BSPNode Left, Right;
public (int x, int y, int w, int h)? Room;
private static Random rng = new Random();
public BSPNode(int x, int y, int width, int height)
{
X = x; Y = y; Width = width; Height = height;
}
}
¶ Split - разбиение узла
Метод split делит узел на два потомка. Логика:
- Если узел уже разбит (есть
leftилиright) - ничего не делаем, возвращаемfalse. - Выбираем направление разреза: по длинной стороне, чтобы области не вытягивались в полоски. Если стороны равны - случайно.
- Считаем максимальную позицию разреза: длина выбранной стороны минус
min_size. Если она не большеmin_size- область слишком мала, возвращаемfalse. - Выбираем позицию случайно от
min_sizeдо максимальной. Это гарантирует, что оба потомка будут не меньшеmin_size. - Создаём два дочерних узла. При горизонтальном разрезе делим по высоте, при вертикальном - по ширине. Координаты второго потомка сдвигаются на
split_pos.
Чтобы разбить всё пространство, нужен цикл: сначала split для корня, потом для его потомков, потом для их потомков - depth итераций. На каждой итерации собираем текущие листья и пытаемся разбить каждый.
¶ CreateRooms - размещение комнат
Рекурсивно обходим дерево. Не лист - спускаемся в потомков. Лист - создаём комнату случайного размера с отступом padding от краёв области. Ячейки сетки становятся полом (0).
def create_rooms(self, grid, min_room=3, padding=1):
if self.left or self.right:
if self.left:
self.left.create_rooms(grid, min_room, padding)
if self.right:
self.right.create_rooms(grid, min_room, padding)
else:
max_w = self.width - padding * 2
max_h = self.height - padding * 2
if max_w < min_room or max_h < min_room:
return
rw = random.randint(min_room, max_w)
rh = random.randint(min_room, max_h)
rx = self.x + random.randint(padding, self.width - rw - padding)
ry = self.y + random.randint(padding, self.height - rh - padding)
self.room = (rx, ry, rw, rh)
for y in range(ry, ry + rh):
for x in range(rx, rx + rw):
grid[y][x] = 0
public void CreateRooms(int[,] grid, int minRoom = 3, int padding = 1)
{
if (Left != null || Right != null)
{
Left?.CreateRooms(grid, minRoom, padding);
Right?.CreateRooms(grid, minRoom, padding);
return;
}
int maxW = Width - padding * 2;
int maxH = Height - padding * 2;
if (maxW < minRoom || maxH < minRoom) return;
int rw = rng.Next(minRoom, maxW + 1);
int rh = rng.Next(minRoom, maxH + 1);
int rx = X + rng.Next(padding, Width - rw - padding + 1);
int ry = Y + rng.Next(padding, Height - rh - padding + 1);
Room = (rx, ry, rw, rh);
for (int y = ry; y < ry + rh; y++)
for (int x = rx; x < rx + rw; x++)
grid[y, x] = 0;
}
¶ GetRoomCenter - центр комнаты
Если узел - лист с комнатой, возвращает её центр. Иначе спускается к потомкам и берёт центр первой найденной комнаты. Нужен для прокладки коридоров.
def get_room_center(self):
if self.room:
rx, ry, rw, rh = self.room
return (rx + rw // 2, ry + rh // 2)
if self.left:
return self.left.get_room_center()
if self.right:
return self.right.get_room_center()
return None
public (int x, int y)? GetRoomCenter()
{
if (Room.HasValue)
{
var r = Room.Value;
return (r.x + r.w / 2, r.y + r.h / 2);
}
return Left?.GetRoomCenter() ?? Right?.GetRoomCenter();
}
¶ ConnectChildren - соединение комнат
Ключевая часть, которая обеспечивает связность подземелья. Метод connect_children рекурсивно обходит дерево. Для каждого узла с двумя потомками:
- Сначала рекурсивно вызываем
connect_childrenдля левого и правого потомков - чтобы их внутренние комнаты тоже были соединены. - Берём центр комнаты из левого поддерева (через
get_room_center) и центр из правого. - Если оба центра найдены - прокладываем коридор между ними.
Получается, что на каждом уровне дерева мы "сшиваем" левую и правую половину. А поскольку мы делаем это рекурсивно для всех уровней - все комнаты оказываются связаны.
¶ CarveCorridor - прорезание коридора
L-образный коридор: сначала горизонтальная линия от одной точки до другой по оси X, потом вертикальная по оси Y. Гарантированно соединяет любые две точки.
def carve_corridor(grid, start, end):
x1, y1 = start
x2, y2 = end
# L-shaped: horizontal then vertical
for x in range(min(x1, x2), max(x1, x2) + 1):
grid[y1][x] = 0
for y in range(min(y1, y2), max(y1, y2) + 1):
grid[y][x2] = 0
static void CarveCorridor(int[,] grid,
(int x, int y) start, (int x, int y) end)
{
// L-shaped: horizontal then vertical
for (int x = Math.Min(start.x, end.x); x <= Math.Max(start.x, end.x); x++)
grid[start.y, x] = 0;
for (int y = Math.Min(start.y, end.y); y <= Math.Max(start.y, end.y); y++)
grid[y, end.x] = 0;
}
Осталось собрать: создайте сетку из единиц (стены), корневой
BSPNodeна всю область, разбейте егоdepthраз через цикл, затем вызовитеcreate_roomsиconnect_childrenна корне.
¶ Результат
BSP даёт классическое подземелье: отдельные комнаты, соединённые коридорами. Каждая комната - прямоугольник. Каждый коридор - "Г"-образная линия шириной в один тайл.
¶ Влияние параметров
- depth (глубина разбиения): чем больше, тем больше комнат, но каждая - меньше. При
depth=3получается 4-8 крупных комнат. Приdepth=5- до 32 маленьких. - min_size (минимальный размер области): ограничивает, насколько мелко можно дробить. Если область меньше
min_size- разбиение прекращается. - min_room (минимальный размер комнаты): влияет на то, насколько маленькими могут быть комнаты внутри областей.
- padding (отступ): расстояние между комнатой и краем области. Чем больше - тем больше "стен" между комнатами.
Попробуйте
bsp_generate(50, 40, depth=3)для нескольких крупных комнат иbsp_generate(50, 40, depth=5)для лабиринта из мелких. Обратите внимание, как меняется "характер" подземелья.
¶ Гарантия связности
В отличие от клеточных автоматов, BSP гарантирует, что все комнаты связаны. Ну, грубо говоря - почему? Потому что на каждом уровне дерева мы соединяем левого и правого потомка коридором. А поскольку дерево - связная структура, все листья (комнаты) оказываются достижимы из любого другого листа.
Получается, отдельная валидация здесь не нужна. Это одно из главных преимуществ BSP перед другими подходами.
¶ Вариации
¶ Комнаты-пещеры
Прямоугольные комнаты выглядят довольно стерильно. Можно разнообразить их, применив клеточные автоматы внутри каждой комнаты. Т.е. BSP определяет расположение и связность, а автоматы - форму. Стены комнаты становятся неровными, появляются выступы, ниши.
¶ Коридоры шире одного тайла
L-образный коридор шириной в один тайл - это минимальный вариант. Можно прорезать коридоры шириной 2-3 тайла, или даже делать их случайной ширины. Для этого достаточно в carve_corridor прорезать не одну линию, а несколько параллельных.
¶ Случайность разреза
В текущей реализации мы всегда режем по длинной стороне. Это даёт более "квадратные" области. Если добавить случайность в выбор направления (например, 30% шанс разрезать по короткой стороне), комнаты будут разнообразнее по форме.
¶ Неравномерное разбиение
Сейчас позиция разреза выбирается равномерно. Можно сместить его ближе к центру (чтобы части были более равными) или, наоборот, к краю (чтобы получить одну большую и одну маленькую комнату).
¶ Плюсы и минусы
- Гарантированная структура: всегда получаются отдельные комнаты и коридоры. Никакого хаоса.
- Гарантированная связность: все комнаты достижимы. Валидация не нужна.
- Контроль: параметры дают предсказуемое влияние на результат. Глубже - больше комнат, меньше размер.
- Расширяемость: легко добавить дополнительную логику - типы комнат, размещение врагов/лута по областям дерева, мини-боссы в крупных комнатах.
Но:
- "Коробочность": комнаты - прямоугольники, коридоры - прямые линии. Результат может выглядеть искусственно. Для исправления нужна постобработка (автоматы, шум).
- Сложность реализации: алгоритм посложнее случайного блуждания или клеточных автоматов. Больше кода, больше мест для ошибок.
- Однообразие: подземелья, сгенерированные BSP, имеют узнаваемую "сетку". Если не добавлять вариативность, игрок быстро заметит паттерн.
